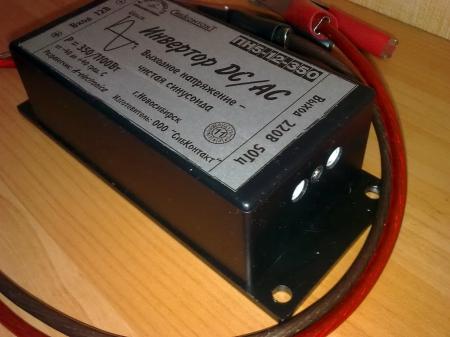

| Основные технические характеристики инверторов ПН5-12-350 (ПН5-24-350) | Рабочий диапазон входного напряжения, В | 10,5 - 14,5 (21-29) | Выходное напряжение, В, RMS | 220 | Допуск на выходное напряжение, % | + - 5 | Частота выходного напряжения, Гц | 50 | Допуск на частоту выходного напряжения, Гц | + - 0,1 | Форма выходного напряжения - синусоида | + | Выходная мощность полная, ВА | 600 | Пусковая мощность, длительная (0-10 сек.), Вт | от 1100 до 350 | Выходная мощность активная, Вт, при Uвх=14,5В* | 350 | Коэффициент мощности нагрузки допустимый, PF | 0...1 | Коэффициент полезного действия, % | 92 | Диапазон рабочих температур, град. С | -40 +60** | Габаритные размеры, мм | 160*70*45 | Масса, кг, не более | 0.65 | Защита от КЗ выхода | + | Защита выхода от перегрузки | + | Тепловая защита | + | Защита аккумулятора *** | + | Предохранитель на входе | + | Гальваническая развязка | + | Спящий режим**** | + | * Максимальная возможная выходная мощность снижается линейно, пропорционально входному напряжению. | ** Порог отключения тепловой защиты 70 град.С (температура толстого алюминиевого основания). | *** При разряде аккумулятора инвертор автоматически отключается. Порог включения инвертора 10,5В (21В). Интеллектуальный режим по включению обеспечивает более полное использование ёмкости аккумулятора. При 20град.С остаток ёмкости 10-30%. | **** Типовой ток холостого хода 0,4А. В спящем режиме типовой ток 5мА. Инвертор переходит в спящий режим через 30сек работы без нагрузки и вновь включится, если подключить нагрузку и подождать до 30сек. Спящий режим не включится, если постоянно нагружать инвертор мощностью более 2ВА. Столь малый ток позволяет значительно (до 100раз) увеличить возможное время ожидания подключения нагрузки. | Наименование | Описание | ПН5-12-350 | 12/220В, чистая синусоида, мощность 600ВА (350Вт/1100Вт), допустимый коэффициент мощности нагрузки PF=0...1 | ПН5-24-350 | 24/220В, чистая синусоида, мощность 600ВА (350Вт/1100Вт), допустимый коэффициент мощности нагрузки PF=0...1 |
PN5-350-sine-car-hermetic-inverter-dc-ac-manual.pdf
