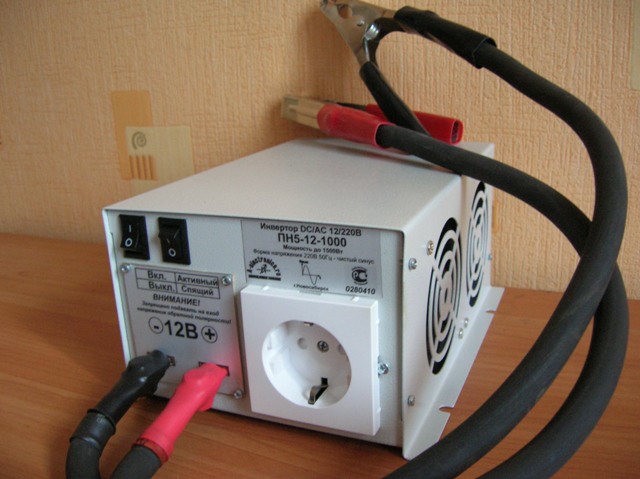

| Основные технические данные и характеристики инверторов ПН5-12-1000 (ПН5-24-1000) | Технические характеристики ПН5-12-3000 (ПН2-24-3000) и ПН5-12-4500 (ПН2-24-4500) такие же, но их выходные мощности, массы, габариты больше приведённых в таблице в два и в три раза соответственно. | Рабочий диапазон входного напряжения, В | 10,5 - 14,5 (21-29) | Выходное напряжение, В, RMS | 220 | Допуск на выходное напряжение, % | + - 5 | Частота выходного напряжения, Гц | 50 | Допуск на частоту выходного напряжения, Гц | + - 0,1 | Форма выходного напряжения - синусоида | + | Выходная мощность полная, ВА | 2000 | Пусковая мощность, длительная (0-10 сек.), Вт | от 3300 до 1500 | Выходная мощность активная, Вт, при Uвх=14,5В* | 1500 | Коэффициент мощности нагрузки допустимый, PF | 0...1 | Коэффициент полезного действия, % | 92 | Диапазон рабочих температур, град. С | -40 +40 | Габаритные размеры, мм | 105*165*230 | Масса, кг | 2.5 | Защита от КЗ выхода | + | Защита выхода от перегрузки | + | Защита аккумулятора** | + | Тепловая защита | + | Предохранитель на входе | + | Гальваническая развязка | + | Спящий режим*** | + | * Максимальная возможная выходная мощность снижается линейно, пропорционально входному напряжению. | ** При разряде аккумулятора инвертор автоматически отключается. Порог включения инвертора 10,5В (21В). Интеллектуальный режим по включению обеспечивает более полное использование ёмкости аккумулятора. При 20град.С остаток ёмкости 10-30%. | *** Есть выключатель спящего режима (типовой ток холостого хода в активном режиме 1,5А для ПН5-12-1000 (для ПН5-24-1000 0,75А). Типовой ток холостого хода в спящем режиме 0,3А для ПН5-12-1000 (для ПН5-24-1000 0,15А). | Преобразователь переходит в спящий режим через 30 сек работы без нагрузки (менее 6ВА) и вновь автоматически включится, если подключить нагрузку и подождать до 30сек. | Модель | Описание | ПН5-12-1000 | 12/220В, чистая синусоида, мощность 2кВА (1,5кВт/3,3кВт), допустимый коэффициент мощности нагрузки PF=0...1 | ПН5-12-3000 | 12/220В, чистая синусоида, мощность 4кВА (3кВт/6,6кВт), допустимый коэффициент мощности нагрузки PF=0...1 | ПН5-12-4500 | 12/220В, чистая синусоида, мощность 6кВА (4,5кВт/9,9кВт), допустимый коэффициент мощности нагрузки PF=0...1 | ПН5-24-1000 | 24/220В, чистая синусоида, мощность 2кВА (1,5кВт/3,3кВт), допустимый коэффициент мощности нагрузки PF=0...1 | ПН5-24-3000 | 24/220В, чистая синусоида, мощность 4кВА (3кВт/6,6кВт), допустимый коэффициент мощности нагрузки PF=0...1 | ПН5-24-4500 | 24/220В, чистая синусоида, мощность 6кВА (4,5кВт/9,9кВт), допустимый коэффициент мощности нагрузки PF=0...1 |
